电子屏蔽罩设计的五大优势
电子屏蔽罩的原理：用屏蔽体将元部件，电路，组合件，电缆或整个系统的干扰源包围起来，防止干扰电磁场向外扩散；用屏蔽体将接收电路，设备或系统包围起来，防止它们受到外界电磁场的影响。
⑴电子屏蔽罩设计满足产品使用和技术性能，并能便于组装及修配。
⑵电子屏蔽罩设计有利于提高金属材料的利用率，尽可能降低材料的消耗。
⑶电子屏蔽罩设计在冲压时需要简化模具结构、简化工序数量，即用较少、较简单的冲压工序完成整个零件的加工，减少再用其他方法加工，有利于冲压操作，便于组织实现机械化与自动化生产，以提高劳动生产率。
⑷电子屏蔽罩设计在保证能正常使用情况下，有利于产品的互换，减少废品、保证产品质量稳定。
⑸设计的电子屏蔽罩，应有利于尽可能使用现有设备、工艺装备以及工艺流程对其进行加工，并有利于冲模使用寿命的延长。
设计屏蔽罩时应注意以下几点：

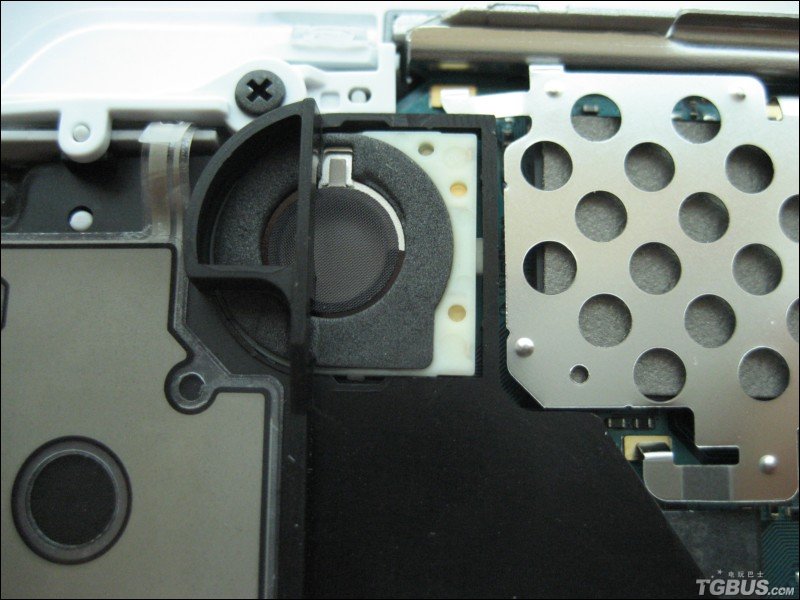

1.屏蔽罩的孔主要用来散热和减轻重量。最大允许孔径与电磁波频率有关。按手机的频率计算，孔径应不大于φ3mm。
2.屏蔽罩的长、宽尺寸公差一般为±0.10；高度公差为±0.08；平面度误差0.10。大于35mm时公差值应再加0.05mm。
3.材料的厚度一般为0.13～0.2mm。
4.SMT吸盘尺寸应大于6mm。
5.二件式屏蔽罩的上盖底面应高出下盖底面最少0.5mm，以免SMT焊接时将上盖也焊死。
6.需焊接的底面建议冲成锯齿形，齿间距小于3mm，以使能更好的焊接。
7.最小冲切缝隙为0.8～1mm。
8.上盖尺寸应比下框单边大0.1mm。
9.凹坑与凸起点的作用：一是触点要导电接通；二是锁扣将二件扣住。其结合要保证既压紧又易取。跌落试验时，不得脱离。结合力一般为20～50N。
10.最合理的材料选择为：洋白铜底＋不锈钢盖。
